SHS 55LV선형 가이드 슬라이더 53 * 70 * 100 * 213mm 사양
| 지정 | SHS55LV |
| 범주 | 볼 리테이너 LM 가이드 SHS 형 |
| 폭 W1 (mm) | 53 |
| 높이 M (mm) | 70 |
| 너비 W (mm) | 100 |
| 길이 L (mm) | 213 |
| LM 블록 (kg) | 5.23 |
| Cr (kN) 기본 동 정격 하중 | 161 |
| C0r (kN) 기본 정정 격하 중 | 259 |
| 정적 허용 모멘트 kN • m (1 블록) | 6.68 |
| 정적 허용 모멘트 kN • m (2 개 블록) | 31.1 |
| 그리스 니플 | B-PT1 / 8 |
| 방사형 클리어런스 | 보통 등급 |

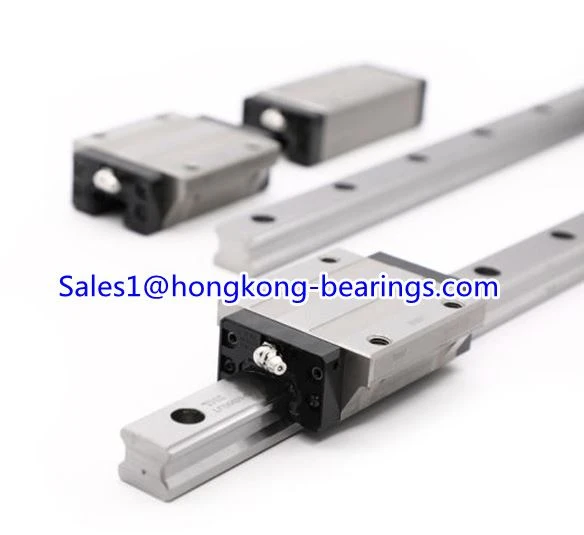

펼친SHS-55LVLinearGuide RailBlock53 * 70 * 100 * 213

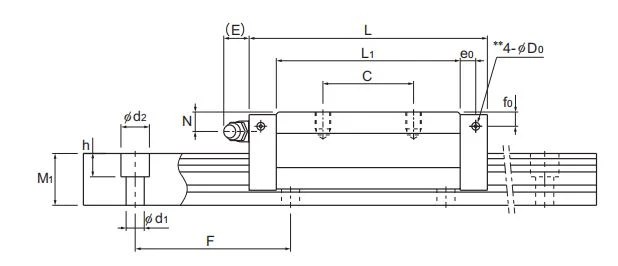

| 모델 번호. | 외형 치수 | LM 레일 치수 | 질량 | ||||||||
| 신장 (H) | 폭 (W) | 길이 (L) | 폭 W1±0.05 | W2 | 신장 M1 | 피치 F | d1*d2*h | 길이 최대 | LM 블록 킬로그램 | LM 레일 kg / m | |
| SHS 45V SHS 45LV | 60 | 86 | 140 174 | 45 | 20.5 | 32 | 105 | 14*20*17 | 3090 | 2.54 3.19 | 10.4 |
| SHS 55V SHS 55LV | 70 | 100 | 171 213 | 53 | 23.5 | 38 | 120 | 16*23*20 | 3060 | 4.05 5.23 | 14.5 |
| SHS 65V SHS 65LV | 90 | 126 | 221 272 | 63 | 31.5 | 53 | 150 | 18*26*22 | 3000 | 8.41 10.7 | 23.7 |
