교차 롤러 베어링은 주로 기계에서 마찰을 지지하고 줄이기 위해 사용됩니다. 레이디얼 하중, 축방향 하중, 모멘트 하중 및 기타 다방향 하중을 동시에 견디는 고속 응용 분야의 경우 일반적으로 크로스 롤러 베어링이 사용됩니다.
크로스롤러베어링은 내외륜의 크기를 최소화하였으며, 특히 초박형 구조로 한계에 가까운 작은 크기로 강성이 높아 산업용 로봇의 관절이나 회전부 등에 사용되며, 머시닝 센터의 회전 테이블, 조작기 회전 부품, 정밀 회전 테이블, 의료 장비, 측정 장비, IC 제조 장비 및 기타 널리 사용됩니다.

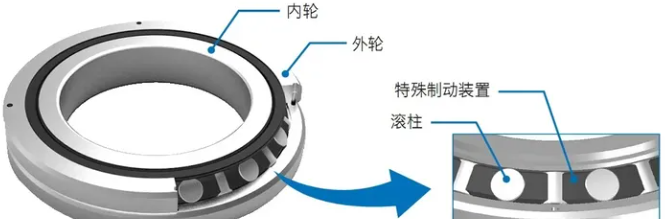

1. 크로스롤러베어링 내부구조도
크로스 로울러 베어링의 구름 요소는 일반적으로 단일 궤도 홈에 원통 또는 테이퍼 로울러를 교차 배열 형태로 사용하며 롤러는 황동 케이지 또는 엔지니어링 플라스틱 스페이서로 분리되어 높은 회전 속도를 갖습니다. 정밀도, 큰 베어링 용량, 작은 크기, 높은 회전 속도 및 강성, 다양한 용도가 있습니다. 크로스 롤러 베어링은 산업용 로봇 조인트, CNC 턴테이블, DD 모터, 의료 장비 및 기타 분야에 적합합니다.
2. 크로스롤러베어링의 특징과 장점
1. 크로스롤러베어링은 내륜과 외륜이 분리되지 않는 강인한 구조를 가지고 있어 주변 구조의 영향을 받지 않고 쉽게 고강성과 고정도를 달성할 수 있습니다. 베어링은 중속에서 고속에 적합하며 원통 롤러 사이에 스페이서가 있어 원활한 회전이 가능합니다.
2. 크로스 롤러 샤프트는 높은 강성, 정확성 및 쉬운 설치 특성을 가지고 있습니다. 장착 구멍을 통해 구성 요소에 빠르게 고정할 수 있습니다. 이 유형의 원통 롤러 사이에도 스페이서가 설치됩니다.
3. 크로스 롤러 베어링의 외경이 작고 폭이 좁습니다. 크로스 롤러 베어링은 작은 설치 공간으로 고성능이 필요한 경우에도 옵션입니다.
크로스롤러베어링은 로울러와 케이지를 설치한 후 함께 고정하는 외륜 또는 내륜의 두 부분으로 나누어져 있기 때문에 설치시 조작이 매우 간편하고 크로스롤러베어링의 고정밀도 특성과 정밀도는 P4/P2 수준에 도달할 수 있으며 볼륨이 작아 호스트의 공간을 더 많이 절약할 수 있습니다.
3. 크로스롤러베어링의 분류
SX형(일체형 내륜, 분리형 외륜, 초박형), 축경이 같을 때 HRB형보다 단면 사이즈가 작은 초박형 설계로 외륜과 내륜이 장착되지 않는 타입 구멍, 플랜지 및 지지 시트는 설치에 필요하며 내부 링이 회전하는 용도에 적합합니다.
RU형(내외륜일체형, 취부구멍 있음) 외륜과 내륜에 취부구멍이 있으므로 설치시 플랜지와 지지대를 고정할 필요가 없습니다. 또한 외륜과 내륜이 일체형 구조로 되어 있어 장착해도 성능에 거의 영향을 미치지 않아 안정된 회전 정도와 토크가 가능합니다. 외륜과 내륜이 회전하는 경우에 적합합니다.
RAU형(내외륜 일체형, 초박형) HRB형 내외륜의 두께를 극한까지 줄인 콤팩트형으로 경량화 및 콤팩트한 설계가 요구되는 부품에 가장 적합하며, 로봇 및 매니퓰레이터의 회전 부품과 같은 내부 및 외부 링이 회전하는 경우에 적합합니다.
RBH 유형(내외륜 일체형, 초박형)은 초박형 설계로 인해 외륜과 내륜의 장착 구멍이 없으므로 설치 시 플랜지와 지지 시트가 필요하지 않습니다. 또한 외륜과 내륜이 일체형 구조이므로 장착해도 성능에 영향을 주지 않아 안정된 회전 정도와 토크를 얻을 수 있습니다. 외륜과 내륜이 회전하지만 소형화가 필요한 경우에 적합합니다.
RB형(내륜 일체형, 외륜 분리형) 크로스롤러베어링의 기본형입니다. 외륜은 2개로 분할되고 내륜은 일체형 구조로 되어 있어 내륜의 회전 정도가 요구되는 경우에 가장 적합하다.
4. 크로스롤러베어링의 시장전망
교차 롤러 베어링은 다음 산업 분야에서 널리 사용될 수 있습니다.
1. 공작 기계 산업의 터렛 커터 인덱싱, 인덱싱 디스크 및 로더
2. 로봇 산업의 회전 및 관절 구동 부품;
3. 로봇산업의 취급로봇 및 검사플랫폼
아래는 크로스 롤러의 재고 모델 목록입니다.
